Assalamu'alaikum Wr.Wb
Lama tak berjumpa dengan saya, kali ini saya akan share tugas mengenai Point to Point via MikroTik. Apasih Point to Point itu ? Point to Point Adalah salah satu komputer/perangkat yang disambungkan ke satu perangkat/komputer saja baik menggunakan perangkat wireless maupun menggunakan kabel LAN saja.
Untuk lebih jelasnya simak tutorial berikut ini yappp...
A. Topologi Jaringan
B. Tujuan
- Dapat mengetahui cara konfigurasi Point to Point RouterBoard MikroTik
- Dapat mengetahui mode-mode wireless yang terdapat di RouterBoard MikroTik
C. Perlengkapan
- 2 Unit PC/Notebook
- 2 Unit RouterBoard MikroTik
- Kabel UTP
- Kabel Power RouterBoard MikroTik
- Koneksi Internet
D. Langkah Kerja
Konfigurasi RB1 (Access Point)
Terlebih dahulu disable VirtualBox dan Wi-Fi adapter
Buka WinBox, lalu akses RouterBoard MikroTik menggunakan MAC Address

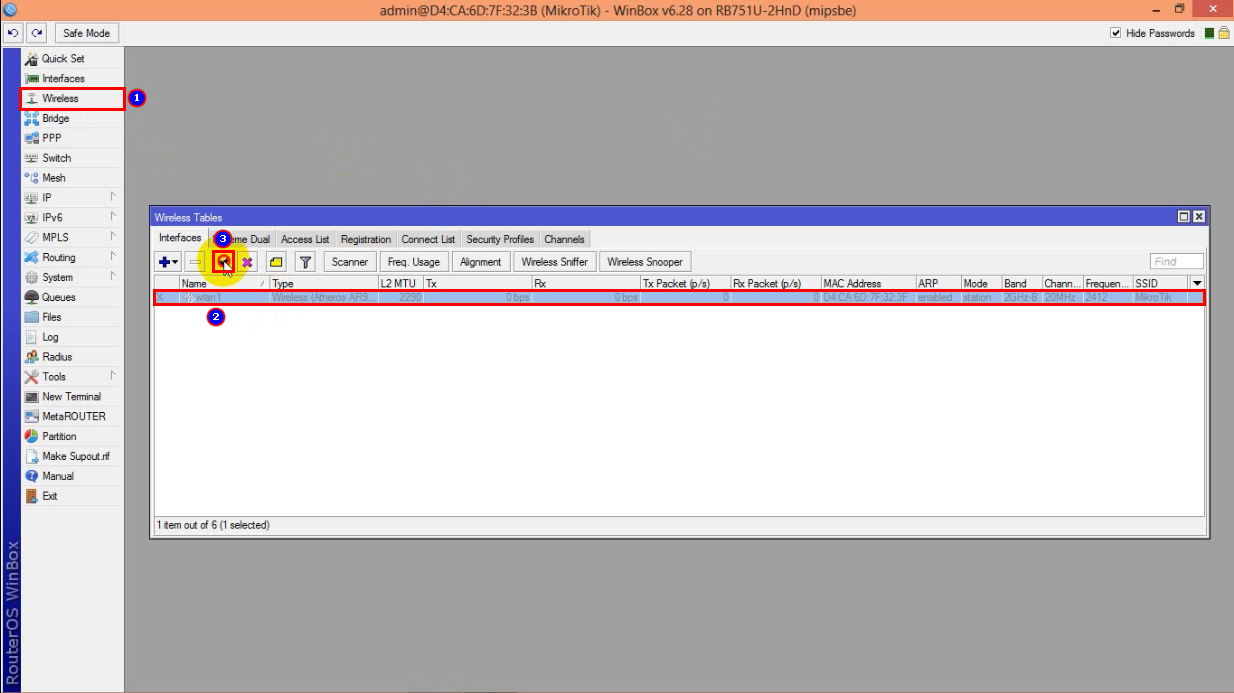

Pilih wireless, lalu aktifkan / enable interface wlan1
Terlihat interface wlan1 sudah aktif
Pilih tab "Wireless", ubah mode wireless menjadi "bridge", ubah option "Band" dan "Frequency" seperti gambar di bawah ini. Lalu ubah "SSID" sesuai selera anda. Jika sudah pilih "Apply" → "OK"
Buka terminal
Atur IP address interface ether1 (Port RB MikroTik yang disambungkan LAN ke Switch) dan ether2 (Port RB MikroTik yang disambungkan LAN ke Client / PC / NoteBook)
Cek IP Address, terlihat ether1 dan ether2 sudah terdapat IP Address nya
Atur IP Gateway router
Cek IP Gateway, terlihat IP Gateway telah berhasil ditambah
Atur DNS router agar router dapat terkoneksi dengan internet
Cek DNS router
Atur firewall RB MikroTik agar client yang tersambung dengan RB MikroTik dapat terkoneksi dengan internet
Cek firewall
Test ping ke Google
Atur IP Address interface wlan1
Cek IP Address, terlihat IP Address pada interface wlan1 berhasil ditambahkan
Atur IP Address, gateway, dan DNS di Client
Test ping ke routerboard
Test ping ke Google
Konfigurasi Router Station
Disable atau non-aktifkan adapter VirtualBox, VMware, dan Wi-Fi nya
Buka WinBox, lalu akses RouterBoard MikroTik menggunakan MAC Address
Pilih wireless, lalu aktifkan / enable interface wlan1
Terlihat interface wlan1 telah aktif / enable
Pilih tab "Wireless", lalu ubah option "Mode" menjadi station, lalu samakan option "Band" dan "Frequency"sesuai dengan option yang ada di Router AP. Jika sudah pilih scan untuk merubah "SSID" sesuai dengan yang telah dikonfigurasi di Router AP
Pilih SSID yang telah dibuat di Router AP, lalu pilih "Connect"
SSID berubah menyamai SSID yag telah dibuat di Router AP. Pilih "Apply" → "OK"
Buka terminal
Atur IP Address interface wlan1
Atur IP Address interface ether2
Cek IP Address, terbukti interface wlan1 dan ether2 berhasil dibuat
Atur gateway router
Cek gateway router, terlihat gateway berhasil dibuat
Atur DNS agar router dapat terkoneksi dengan internet
Atur firewall RouterBoard MikroTik agar Client dapat mengakses internet
Cek firewall, terlihat firewall berhasil dibuat
Percobaan ping ke gateway router
Percobaan ping ke Google
Atur IP Address, gateway, dan DNS Client / PC / Notebook anda
Percobaan ping dari Client ke Router untuk membuktikan client dapat terkoneksi dengan RB MikroTik
Percobaan ping dari client ke Google untuk membuktikan client dapat terkoneksi dengan internet
E. Video
Point to Point via MikroTik (AP Bridge)
Point to Point via MikroTik (Station)
